Konfigurasi Dasar MikroTik

Selamat Malam
Ya,langsung saya ingin membagi ilmu yang saya dapatkan hari ini yaitu konfigurasi dasar mikrotik.sebelum melakukan konfigurasi kita harus tahu mikrotik dan membuat perencanaan topologi.
Apa itu mikrotik?
MikroTik adalah salah satu jenis routerboard yang di buat di perusahaan yang berada di Latvia yang dibentuk oleh John Trully dan Arnis Riekstins.Dan fungsinya adalah untuk menghubungkan 2 jaringan berbeda.

Topologi

    Sebelum mengkonfigurasi Mikrotik ,topologi juga penting untuk membuat gambaran  jaringan.Biasanya saya menggunakan aplikasi DIA(Diagram Editor).
berikut contoh topologi yang saya buat



Alat

    Berikut alat-alat yang diperlukan dalam setting mikrotik :

    1.Koneksi Internet
    2.Mikrotik RB950 Series
    3.Kabel LAN
    4.Komputer client
Langkah-langkah
Gateway Mikrotik: 192.168.88.1
IP Address mikrotik :192.168.88.46
IP Address : 192.168.1.46
1.Hubungkan ISP ke MikroTik menggunakan eth1 di MikroTik
2.Hubungkan eth2 MikroTik ke PC/Laptop client
3.Lalu setting IP Address dengan cara:

    a. pilih method:Manual

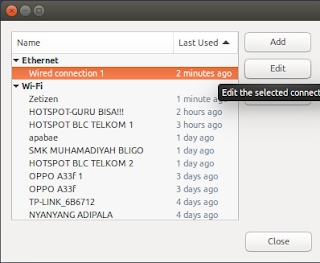

    b. Klik network manager,klik edit connection
    c. Pastikan MAC Address telah di setting Tab ethernet
    d. Isikan IP address pada tab IP Address v4
        1.IP: 192.168.88.3(misal boleh acak asal satu segmen dengan Gateway)
        2.Netmask:255.255.255.0
        3.Gateway:192.168.88.1

4.Setelah itu kita coba cek ip dengan cabut ethernet dan tancapkan kembali apakah ip yang kita setting sudah benar
5.Buka app Winbox
6.Klik neigthbor atau titik ...
7.Klik MAC Addressnya,klik Connect

8.masuk system pilih reset configuration(karena kita akan menkonfigurasi dari awal)
9.setelah reset cabut kabel LAN beberapa saat,lalu tancapkan/masukan kembali
10.pastikan ip di mikrotik sudah kosong,cek di ip lalu ip addresses
11.masuk ke winbox kembali
12.Pastikan IP Addressnya sudah kembali 0.0.0.0

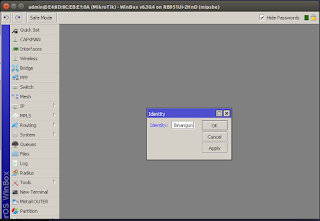

13.beri nama Mikrotik dengan cara :

    1.klik identity
    2.beri nama "SMK N 1 Binangun"
    3. OK
14.lalu kembali pada menu interfaces
15.klik pada tulisan ethernet nya ganti nama masing-masing
16.klik ethernet1 klik command ganti nama sesuai kebutuhan dan ethernet 2 juga sama

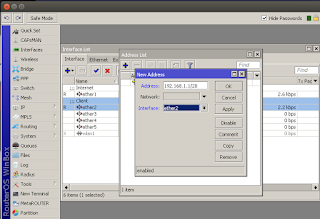

17.lalu masuk tab ip->pilih address->lalu klik add->lalu masukan ip kita yang tadi 192.168.137.0/24,lalu masukan juga interface->lalu apply/ok

18.lalu tambakan kembali ethernet&ip yang terhubung ke client yang akan otomatis di buat gateway di sarankan memakai host 1(192.168.1.1/28)

19.lalu masuk ke menu ip->routes

20. tambahkan pada destination address 0.0.0.0/0
21. lalu isikan gateway dari ISP yaitu 192.168.137.1>apply>ok

22.pastikan ethernet1 reachable

23.lalu setting DNS dengan cara IP>DNS

    1.isikan server 8.8.8.8
                             8.8.4.4
    2.centang allow remote agar client mendapatkan ip otomatis
24.lalu masuk tab ip->Firewall->NAT

25.tambahkan out interface pilih yang tehubung ke internet

26.klik tab action pilih masquarade

27.lalu ping ip kalian terminal mikrotik yaitu ping ip,gateway,dns google

konfigurasi mikrotik selesai tinggal setting client
1.kita kembali masuk network manager>edit connection>klik wired connection>klik edit>klik tab ip address v4 ganti menjadi seperti ini

2.klik save,lalu buka aplikasi browser,masuk google.com

sekian cara mengkonfigurasi mikrotik dari saya ,tunggu post saya selanjutnya
Selamat malam
sumber:
https://id.wikipedia.org/wiki/MikroTik
